超全电线电缆知识点总结！这些你都了解吗？
一、电线电缆中BV、BLV等符号含义
绝缘电线（布电线）是指包覆绝缘层的电线，包含各种衔接线、安装线。
L便是铝芯的代码
R便是(软)的意思，要做到软，便是添加导体根数
BLV铝芯聚氯乙烯绝缘电线
以上电线结构：导体+绝缘
BV是1根直径1.78mm和7根0.68两种
BVR是19根直径0.41mm
它比BVR更软，仍是2.5是49根0.25mm铜丝
比RV多了一层塑料护套
BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆,便是2根BV线，在+一层白色的护套。
二、什么是护套线
护套线是指带有护套层的单芯或多芯电线，带护套的较安全。说白了，咱们最常用的“护套线”，一层白色聚氯乙烯护套，里面套着几根BV线。这种线一般是铜芯导线，除了导线外面有一层绝缘层外，导线外面还有一层维护层。常用的护套线有RVV、BVV、RVVB、bvvb这几种类型。护套线的可分为硬护套线和软护套线两种。依据使用环境和形状分为圆护套线和扁护套线，圆护套线一般的是多芯，扁的一般是单芯。
Y----聚乙烯J----交联V----聚氯乙烯护套
【规范】1.5平方到240平方不等
【铜质】国标无氧铜（紫铜）
【规范】本产品按GB12706《额外电压35KV铜芯、铝芯塑料绝缘电力电缆》规范出产，同时还可依据用户需求定做电缆。
【一般额外电压】（U0/U)0.6/1---26/35kv
1.电缆导体的最高额外温度为90°C，短路时（最长持续时间不超越5S），电缆导体的最高温度不超越250°C。
3.敷设时答应曲折半径：单芯电缆不小于电缆外径的15倍；多芯电缆不小于电缆外径的10倍。
三、YJV是什么电缆（YJV电缆含义）
【全称】交联聚乙烯绝缘聚氯乙烯护套电力电缆
Y----聚乙烯J----交联V----聚氯乙烯护套
【芯数】单芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1等
【规范】1.5平方到240平方不等
【色彩】黑色
【铜质】国标无氧铜（紫铜）
【护套】聚氯乙烯PVC
【规范】本产品按GB12706《额外电压35KV铜芯、铝芯塑料绝缘电力电缆》规范生产，一起还可根据用户需要定做电缆。
【用途】适用于室内、电缆沟、管道、隧道等，也可埋在松散的土壤中，不能承受外力作用，一般为电路传输的主干道，额外电压为电力线路输配电用。
【一般额外电压】（U0/U)0.6/1---26/35kv
【使用特性】
1.电缆导体的最高额外温度为90°C，短路时（最长持续时间不超越5S），电缆导体的最高温度不超越250°C。
2.敷设电缆时的环境温度不应该低于0°C
3.敷设时允许弯曲半径：单芯电缆不小于电缆外径的15倍；多芯电缆不小于电缆外径的10倍。
四、ＹＣ是什么电缆
YC橡套电缆全称重型通用橡套软电缆，是橡套线的一种。YC电缆适用于沟通额外电压450/750V以下家用电器、电动工具和各种移动式电器设备或轻型移动电气设备，或用于工地上临时施工用，能接受较大的机械外力作用。线芯的长时间答应工作温度应不超越60℃。Y代表橡胶绝缘，C代表重型电缆。里面的护套也为橡胶绝缘，导体为铜丝。橡套电缆分为重型电缆（yc电缆）、中型电缆（yz电缆）及轻型电缆（YQ电缆）。好的YC电缆的绝缘层都是纯天然橡胶制作，导体则以杰出导电功用的无氧铜杆为佳品。而目前市场的大部分产品均或多或少不能达到此种质量。
YC电缆内首要为多芯电缆，常用的有2芯、3芯、4芯、5芯，铜芯的面积0.75到几十平方不等。
五、BV电线电缆知识

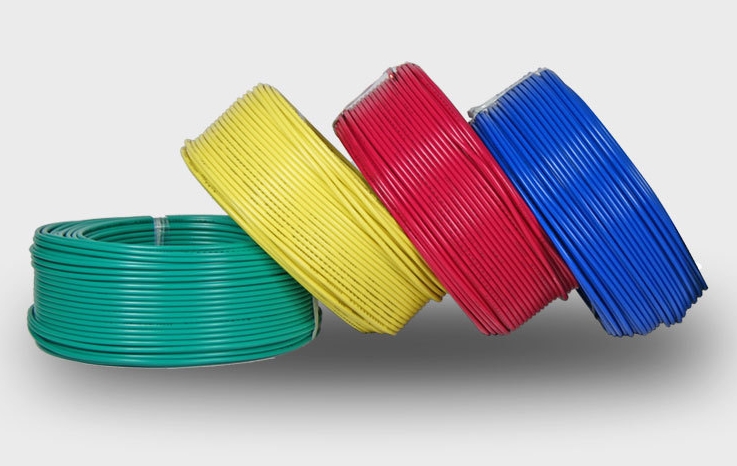

BV电缆线：是铜芯聚氯乙烯绝缘电线电缆，简称塑铜线，是电线电缆中最常用的一种线，也是咱们日常生活中接触最多的一种线。
导体资料：无氧铜
色彩：黑，黄，蓝，红、棕、白等
额外电压：450/750V
电缆答应曲折半径：
电缆外径（D）为25mm者及以上应不小于6D。
电缆（线）的标志须按GB6995规范履行，标志应明晰、耐擦。
产品规范：GB5023.3-1997 JB8734-98契合IEC CCC规范，国标bv电缆出产合格证有必要印有3C认证标志。
六、WDZR-BYJ是什么意思
BYJ：铜芯交联聚乙烯绝缘布电线450/750VWDZR-BYJ：铜芯阻燃无卤低烟交联聚乙烯绝缘布电线450/750V及以下建筑、电器、开关等动力装置固定布线。
七、电缆型号含义解答
R－衔接用软电缆（电线），软结构。
B－平型（扁形）
A－镀锡或镀银
P－织造屏蔽
P22－钢带铠装
ZR—阻燃型
WDZ—无卤低烟阻燃型
2：通用各种字母代表的意义：
B:扁,半,编(织),泵,布,(聚)苯(乙烯),
电缆通用符号表明的意义：
〔2〕用处
P－信号电缆
〔3〕绝缘层
Y－聚乙烯
〔4〕导体。T－铜芯缺省表明，L－铝芯。
V－聚氯乙烯
Q－铅包
H－橡胶
LW－皱纹铝套
N－丁晴橡皮护套
八、电线电缆术语和名词
按GB/T2900.10-1984，电线电缆定义为：用以传输电能、信息和完成电磁能转化的线材产品。为便于选用及进步产品的适用性，我国的电线电缆产品按其用处可分为下列五大类。
2）绕组线：以绕组的方式在磁场中切开磁力线感应发生电流，或通以电流发生磁场所用的电线，故又称为电磁线，包含具有各种特性的漆包线、绕包线、无机绝缘线等。
4）通讯电缆和通讯光缆：通讯电缆是传输电话、电报、电视、广播、数据和其他电信息的电缆；通讯光缆是以光导纤维（光纤）作为光波传输介质，进行信息传输；射频电缆是适用于无线电通讯、广播和有关电子设备中传输射频信号的电缆。
电线电缆——用以传输电能、信息和完成电磁能转化的线材产品。微信大众号：修建水电知识渠道
软电缆——使用时要求柔软，并在结构和资料上能满足这一（柔软性）要求的电缆。
单芯电缆——只要一根绝缘线芯的电缆。
扁（多芯）电缆——多根绝缘线芯组平行排列成扁平状的多芯电缆。
裸电线——没有绝缘层的电线。
绞线——由多根圆线或型线呈螺旋形绞组成的导体。
漆包线——具有漆膜绝缘（层）的电线，首要用作绕组线。
不滴流电缆——在最高接连工作温度下浸渍剂不流淌的整体浸渍纸绝缘电缆。
充油电缆——用绝缘油作加压流体，并能使油在电缆中自在活动的一种自容式压力型电缆。
通讯电缆——传输电气信息用的电缆，包含市内通讯电缆、长途通讯电缆、局用电缆和数据通讯电缆。
单位式电缆——许多线组以束绞或同心绞合组成单元，再将许多单元绞组成电缆芯的电缆。
同轴电缆——由同轴对组成的通讯电缆。
电话软线——用作电话设备衔接的软电线。
实心导体（导线）——由一根圆线或型线制成的导体（导线）。
金属镀层导体——每根单线都镀覆以不同金属或合金薄层的导体。
金属包覆导体——由一种金属作为内部分和用冶金加工法（熔接）包覆另一种金属作为外层的导线组成的导体。
束合导体——由多根单线，按同一方向，同一节距以螺旋形束合而成的导体。
扇形导体——截面形状近似扇形的型导体。
紧压导体——通过机械紧压或拉伸，或恰当选择单线的形状和配置，以减小绞合空隙的绞合导体。
绝缘层——电缆中具有耐受电压特定功用的绝缘资料。
挤包绝缘——一般由一层热塑性或热固性资料挤包成的绝缘。
浸渍纸绝缘——用浸渍绝缘纸组成的绕包绝缘。
塑料绝缘——由塑料制成的密实层的或带包的绝缘。
屏蔽层——将电磁场限制在电缆内或电缆元件内，并维护电缆免受外电场、磁场影响的屏蔽层。包覆在电缆外的屏蔽层一般是接地的。
绝缘屏蔽——包覆在绝缘层上金属或非金属资料的电屏蔽层。
主线芯——电线电缆中承担首要功用的绝缘线芯。
对称线对——由结构相同对称于纵向轴线的绝缘线芯所组成的线组。
填充物——在多芯电缆中用于填充各个绝缘线芯之间空隙的资料。
阻隔层——用以防止电缆的不同组成部分间（如导体和绝缘或绝缘和护层间）相互有害影响的阻隔薄层。
金属护套——由金属制成的护套。
非金属护套——由高分子资料制成的护套。
外护套——包在金属套外面的作为电缆最外层护套的非金属套。
外被层——在电缆外面的一层或几层非挤出的掩盖层。
百分数电导率——在20℃时国际规范软的规范电阻率（IACS）与同温度下资料的电阻率之比，用百分数表明，可用分量或体积计算。
导体截面——组成导体的各个单线垂直于导体轴线的横截面之和。
节径比——绞合元件的绞距与其螺旋直径之比。
绞合常数——绞合前元件的长度与绞合后制件的长度之比。
织造掩盖率（织造密度）——织造资料掩盖表面积与织造层总表面积之百分比。
退火——对冷加工后的金属线材接连或不接连的进行热处理，以减小或消除冷加工硬化的进程。
束合——制作束合导体的进程。
绕包——用带材绕制同心绕包层的进程。
空隙绕包——带状资料绕包时，带边与相邻带边不相搭连而留有必定空隙的绕包方式。
成缆——由若干根绝缘线芯（或包有金属护套的线芯）或单元线组和其它元件绞合（或加绕包）成电缆芯的进程。
交联——借物理或化学办法，使塑料由线型结构转变为空间网状结构的进程。
织造——用金属丝或非金属纤维在导体或绝缘层等元件上织造成有网状图形的进程。
装铠——在电缆上包覆铠装层的进程。
九、YJV电缆和VV电缆三点不同
YJV电缆和VV电缆在功用上根本相同，但是他们的差异也是很明显的，首要有三个：
1.产品的命名不同，所代表的意义也不同：YJV电缆绝缘用的是交联聚乙烯，VV电缆绝缘用的是聚氯乙烯。
2.两种线在出产设备和工艺制造上也有差异的：
VV为塑力缆，YJV即交联电缆，其绝缘层功用优于塑力缆。
YJV只是在绝缘材料上做了交联处理提高了耐热温度,而VV没有。
YJV电缆工作温度达90度，而VV只有70度，同截面积YJV电缆载流量大。
VV类电缆导体工作最高额定温度为摄氏70度，短路时（持续时间小于5秒）最高温度不超越摄氏160度。
YJV类电缆导体工作最高额定温度为摄氏90度，短路时（持续时间小于5秒）最高温度不超越摄氏250度。
YJV从长远看比VV好（运用寿命长等），但比VV贵。从短路容许的最高度看：YJV为250度，VV为160、140。
YJV运用环境在防水方面比VV差，如果是埋地敷设应选用VV电缆，选用YJV时有必要保证电缆无水浸，即保证电缆沟（井）排水杰出。若是电缆桥架敷设则选用YJV。
从技术经济指标看，三芯的YJV比VV电缆的各项参数都要高。在民用建筑中引荐运用YJV，其载流量比VV的大，更为首要的是在电气火灾时，因为其绝缘材料不含氯，燃烧时不会产生有毒气体。所以也就是说VV的环保功用差些。在民用，核电等范畴VV已根本被YJV替代，但是在许多的工业企业，VV应用还是十分广泛的，原因是它的价格便宜。
因为YJV电缆在性价比方面要优于VV电缆，所以YJV电缆有替代VV电缆的趋势。
十、什么是ＢＶＶ线
BV电线全称铜芯聚氯乙烯绝缘聚氯乙烯护套圆型护套线，又称轻型聚氯乙烯护套电缆，俗称硬护套线。铜芯（硬）布电线，单芯的是圆的，双芯的便是扁的。常常用于明装电线。
字母B表明布电线，字母V表明塑猜中的聚氯乙烯。还有铜芯符号、硬线（常见的单芯导体）符号省掉没有表明。
BVV与BV线的差异便是BVV比BV就多一层护套。适用于沟通电压450/750V及以下动力设备、日用电器、外表及电信设备用的电缆电线。线芯长时间答应工作温度不超越+65度。其标称截面从0.75-10平方共分0.75；1.0；1.5；2.5；4；6；10；七种规范。适用于沟通电压450/750V及以下动力设备、日用电器、外表及电信设备用的电缆电线。
